توضیحات
کلید اتوماتیک کامپکت چیست؟
کلید اتوماتیک کمپکت با نام اختصاری MCCB برگرفته از عبارت Molded Case Circuit Breaker، یک سیستم قطع مدار برای جریانهای تا 1600 آمپر با حفاظت در سیستمهای برق صنعتی، مسکونی و تجاری میباشد.
به عبارت دیگر این کلیدها به منظور حفاظت و قطع کردن مدار در برابر برگشت جریان و یا افت ولتاژ بیش از حد مجاز و کشیده شدن جریان اضافه توسط مصرف کننده (اضافه بار) و اتصال کوتاه مدار به کار میروند.
کلیدهای اولیه ابعاد و اندازه بزرگتری داشتند و به دلیل فشرده شدن و کوچک شدن به این نوع کلید اتوماتیک کامپکت گفته میشود.
دارای انواع ثابت و کشویی، با تنوع در فریم و قابهای مختلف و سایز متناسب با جریان، انواع قابل تنظیم و غیر قابل تنظیم و کاربرد موتوری و غیر موتوری نیز میباشند.
در انواعی از این کلیدها از رله الکترونیکی نیز استفاده شده است که به تشخیص جریان نشتی نیز کمک میکنند.

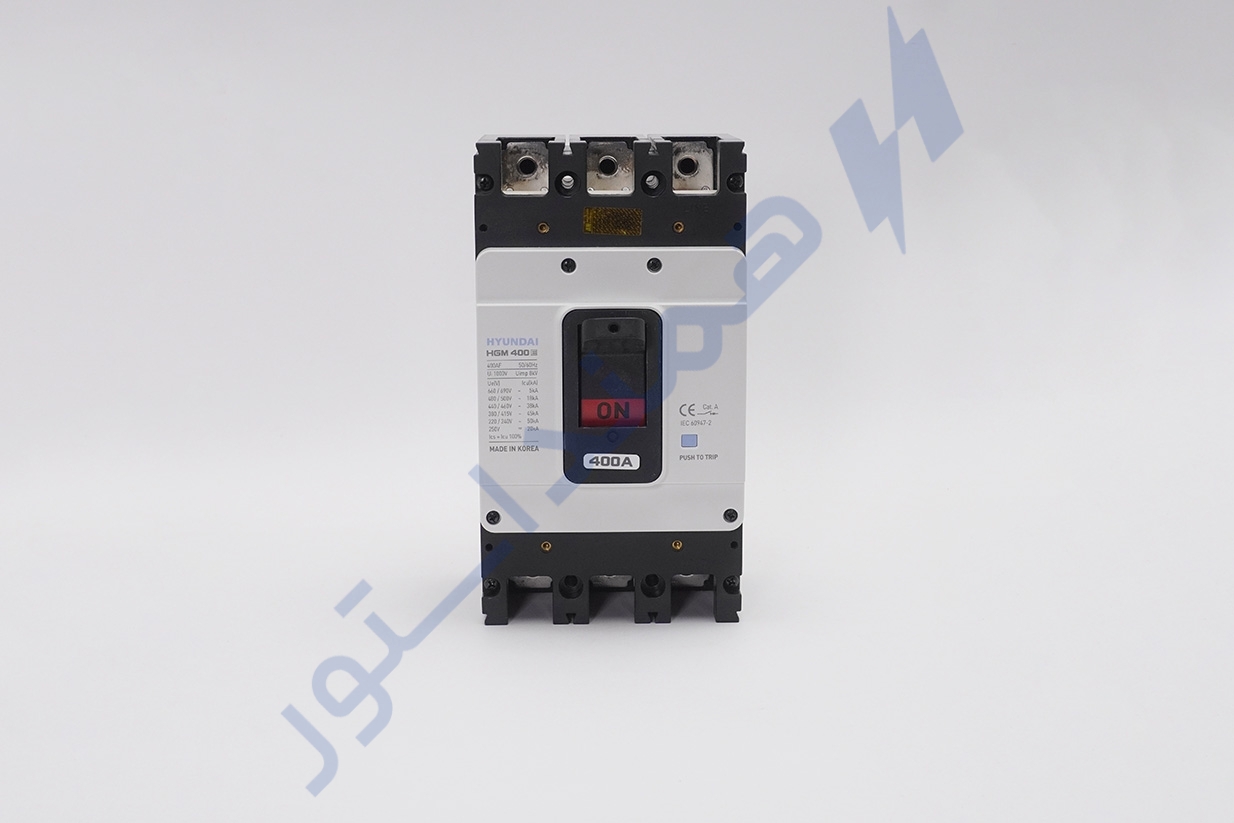

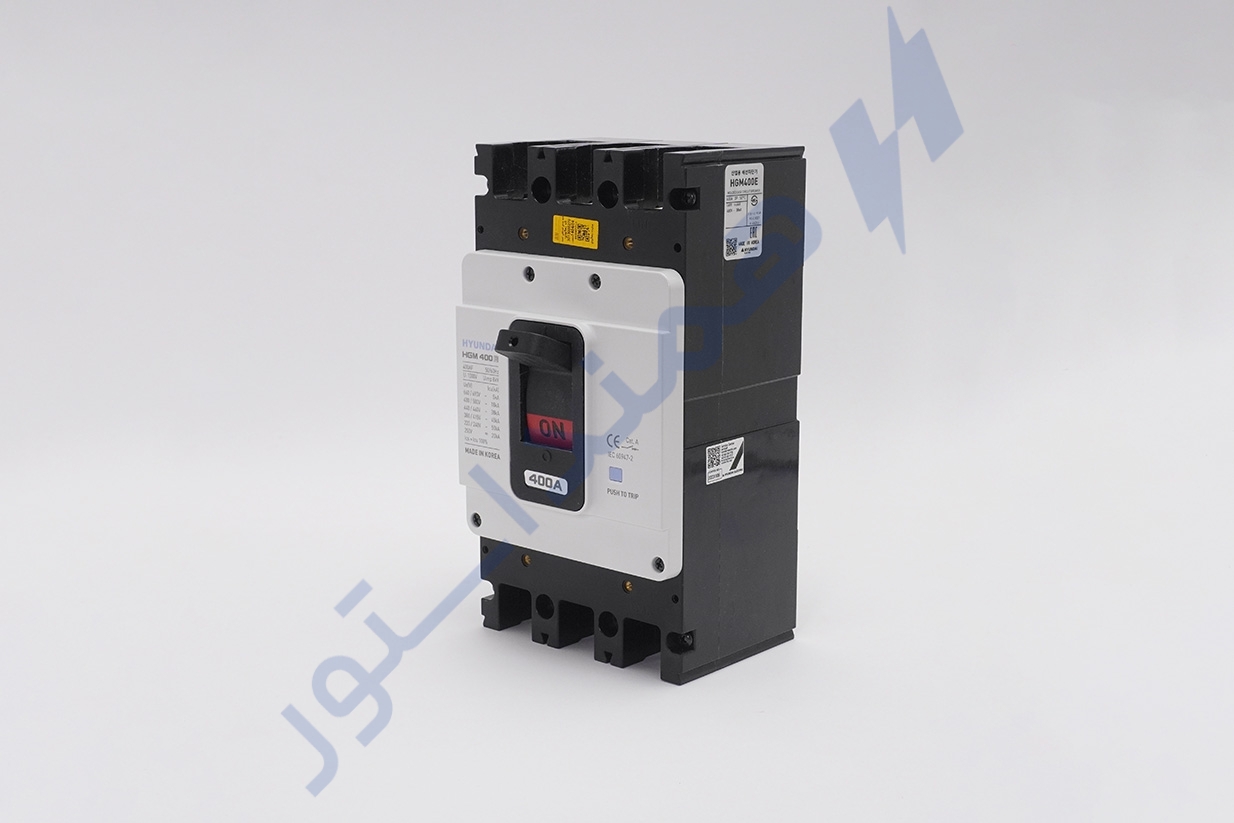

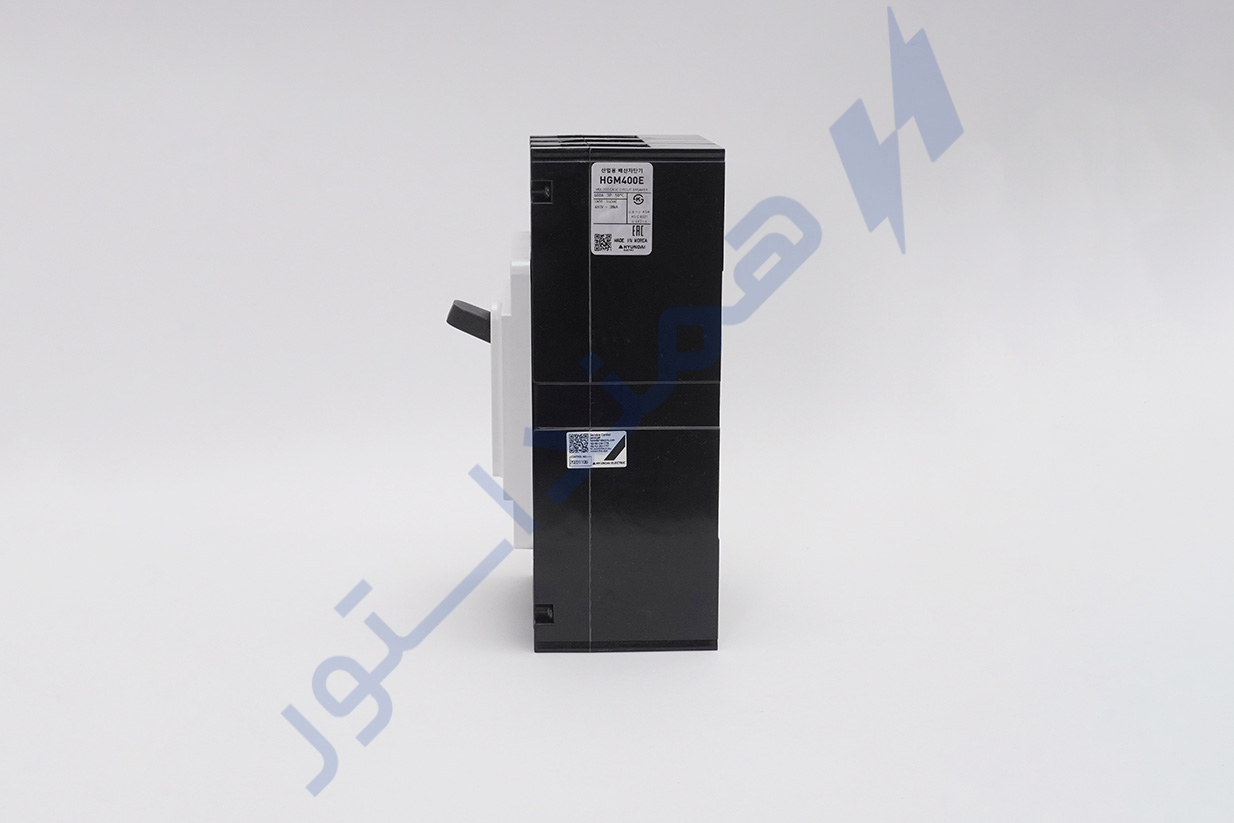

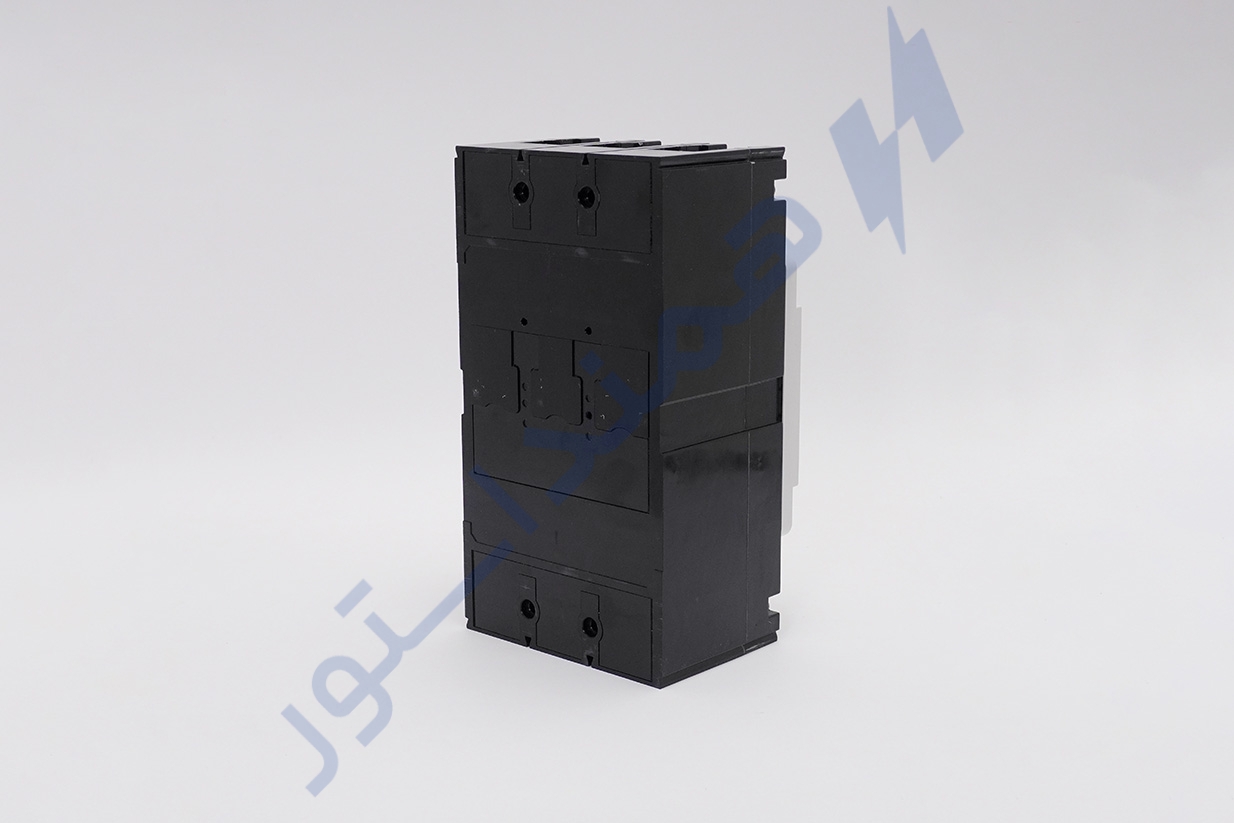

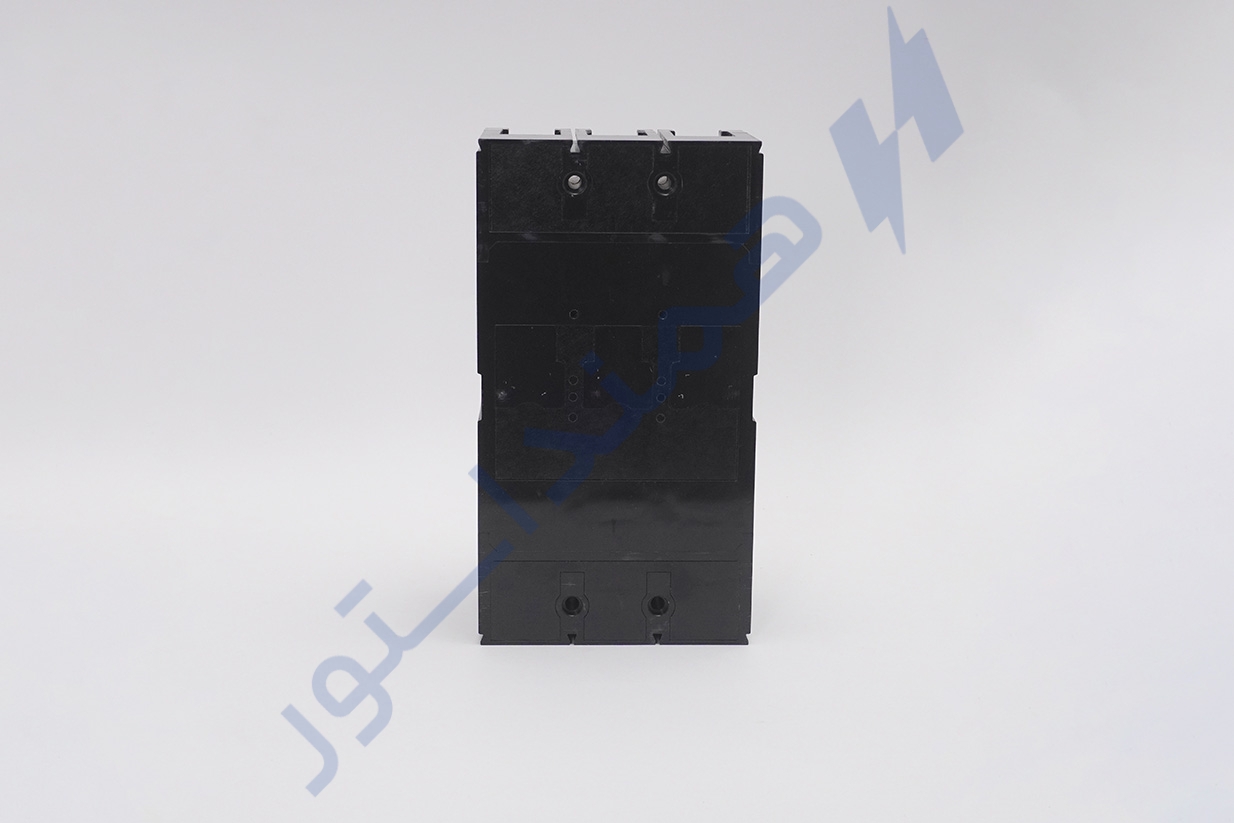

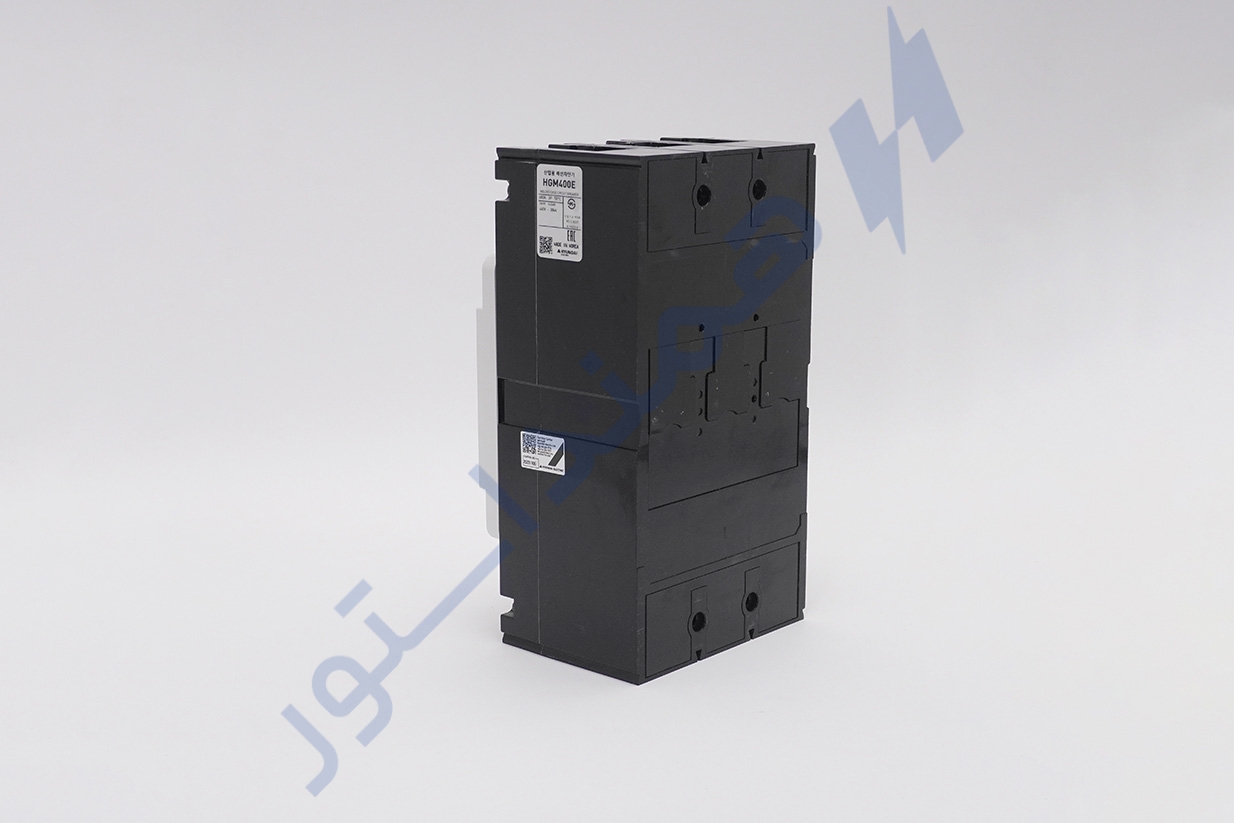

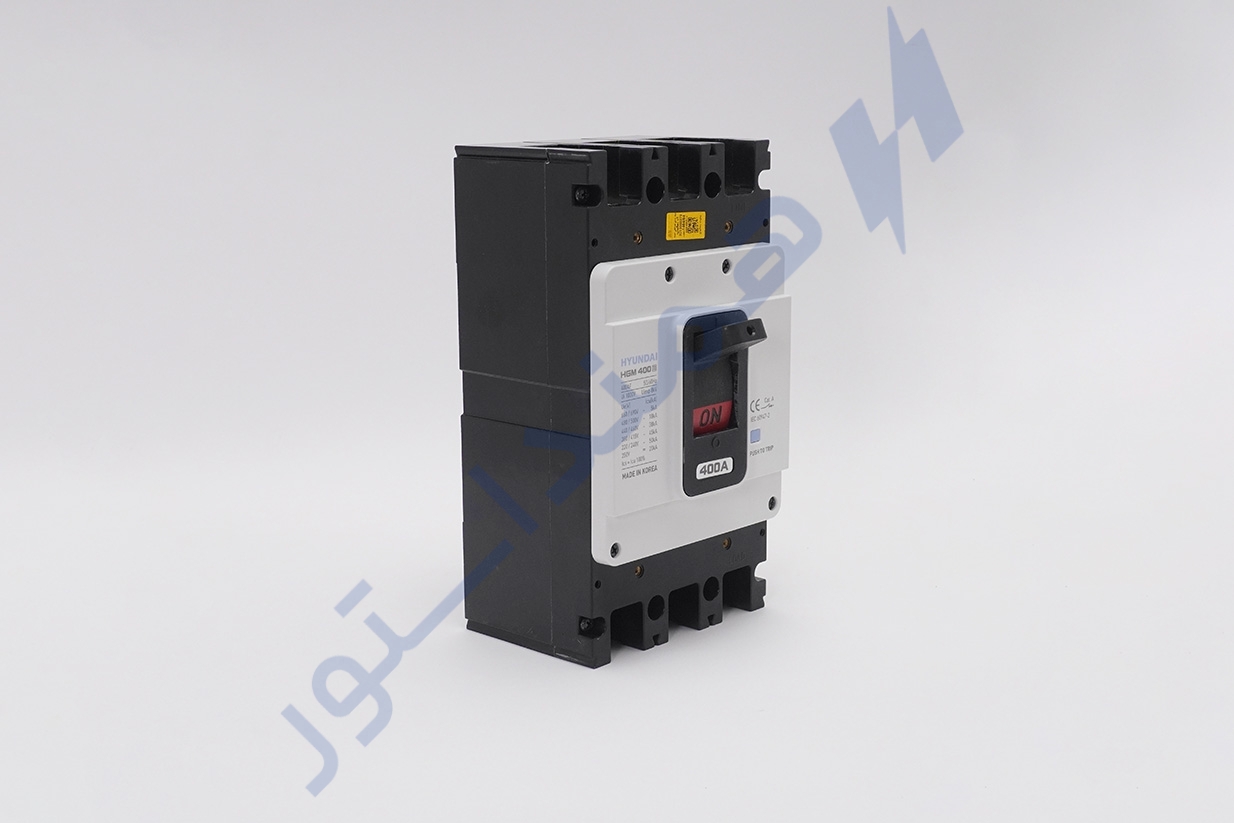

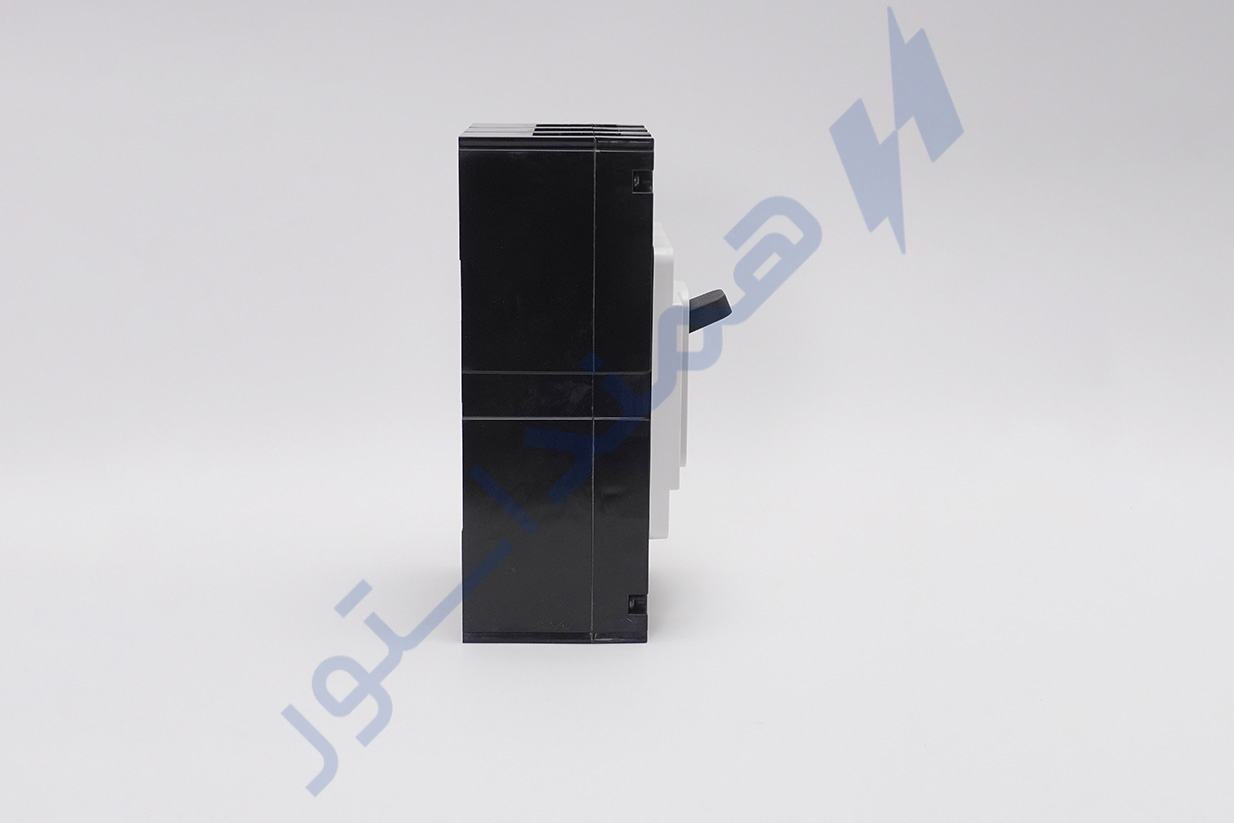

مشخصات فنی کلید کامپکت HGM 400E
ویژگی اصلی: دسترسی وسیع جهت انتخاب مشخصههای جریان و قدرت قطع
ساز و کار عملکرد: بدون تنظیم حرارتی مغناطیسی
استانداردها: IEC60947_2 و KSC8321
حفاظت: اضافه بار، اتصال کوتاه
تعداد پلها: ۲، ۳، ۴
ولتاژ عملکرد AC:
220 تا 690 ولت جریان متناوب
ولتاژ عملکرد DC:
250 ولت جریان مستقیم
جریان نامی: ۱۶ تا ۸۰۰ آمپر
قدرت قطع: ۱۶ تا ۱۰۰ کیلو آمپر
ICS:100% ICU
ولتاژ قابل تحمل ضربه: ۸ کیلو وات
ولتاژ نامی عایقی: ۱۰۰۰ ولت
همه سری ها قابلیت استفاده به صورت کشویی را دارا می باشند.
برای بررسی کاملتر، معرفی تخصصی، کاربردهای مختلف، مزایا و نکات فنی این محصول، پیشنهاد میکنیم مقالهی جامع مربوطه را اینجا مطالعه کنید. این مقاله حاوی توضیحات تکمیلی، تحلیلهای تخصصی و پاسخ به پرسشهای رایج کاربران است.
توضیحات تکمیلی
| رنج جریان |
300A ,350A ,400A |
|---|
