بیمتال چیست؟
بی متال یک قطعه برقی بسیار پر کاربرد است که موتور را در برابر حرارت ناشی از اضافه بار نجات میدهد و از آسیب رسیدن و بروز خطرات و خطاهای احتمالی مانند افزایش جریان مدار در موتورالکتریکی و یا جعبه تقسیم جلوگیری و محافظت میکند. بی متال را با نامهای دیگری همچون رله اضافه بار، رله حرارتی و یا رله اضافه بار حرارتی نیز میشناسند.

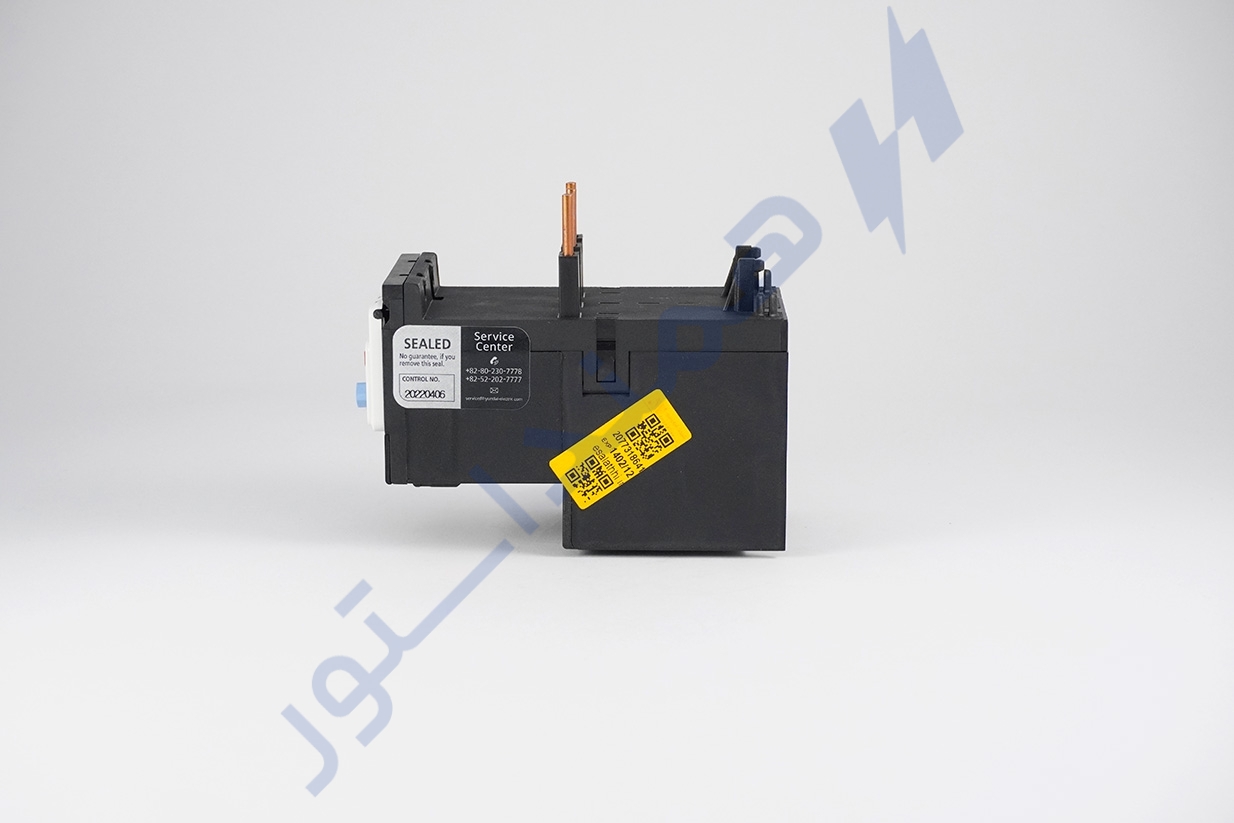

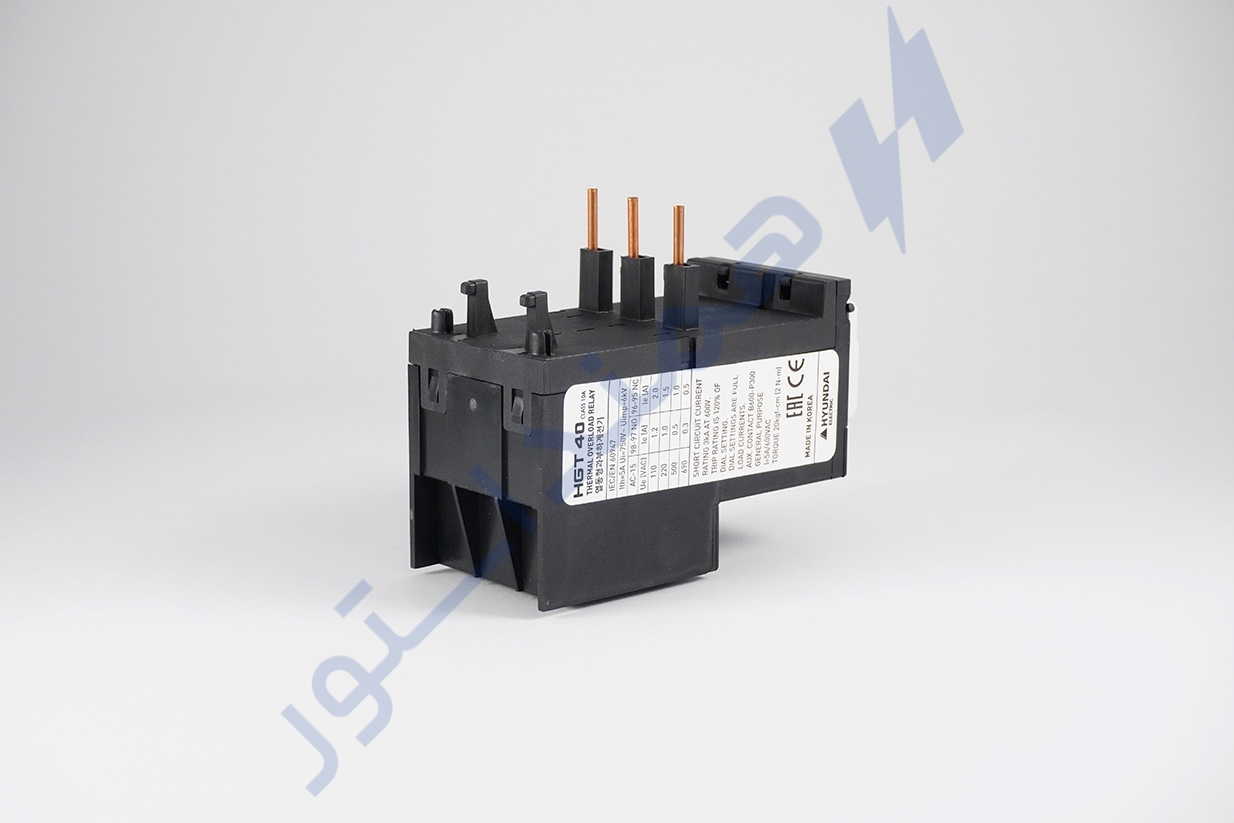

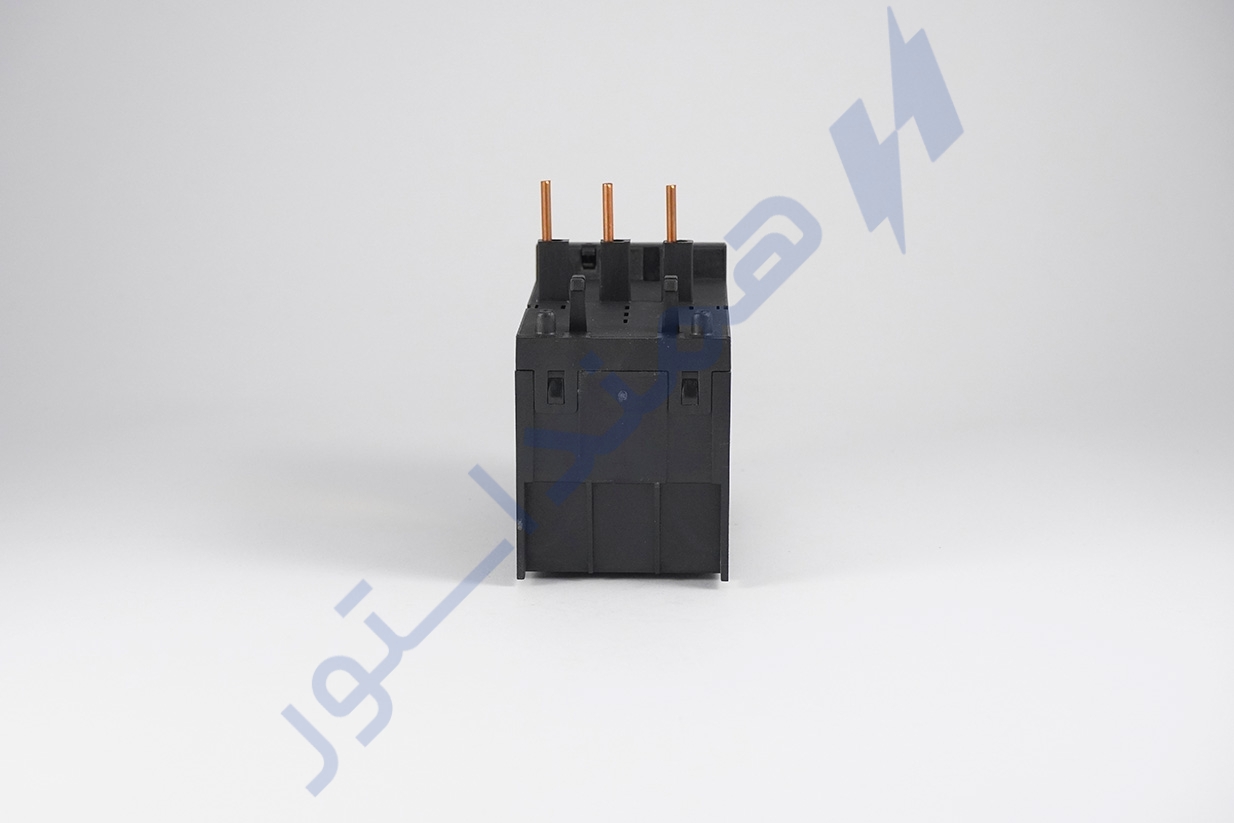

بی متال هیوندای سری HGT دارای دامنه جریان 0.12 تا 800 آمپر بوده و امکان اتصال مستقیم تا 100 آمپر، به کنتاکتور وجود دارد. همچنین در این سری بی متال میتوان بی متالهای نوع ساده را بر روی کنتاکتورهای تا 100 آمپر نصب کرد اما بی متالهای همراه با CT بر روی کنتاکتورهای 115 تا 800 آمپر قابل نصب میباشند.
انواع بیمتال هیوندای از نظر نوع
نوع بی متالها با توجه به برند تولید کننده تقسیم بندی میشوند. که این نوعها خود دارای دسته بندیهای دقیقتری خواهند بود که با عدد جریانی تعریف میشوند.
تنوع رلههای حرارتی هیوندای بسیار بالاست که با کد اختصاری HGT در حال حاضر بستگی به نوع محصول و نوع کنتاکتور ارائه میشود.
مشخصات فنی بیمتال HGT
- تنظیم جریان: 12/0 تا 100 آمپر (بدون CT) و 48 تا 800 آمپر (همراه با CT)
- قابل نصب بر روی کنتاکتورهای: 12/0 تا 100 آمپر (بدونCT)، 115 تا 800 آمپر (با CT)
- ولتاژ کارکرد: 200 تا 1000 ولت
- دارای استاندارد: IEC60947
- حفاظتها: اضافه بار، قطعی فاز
- دمای کارکرد قطعه: 20- تا 60+ درجه سانتیگراد
- تعداد کنتاکت و اتصالات: 1 NO + 1 NC
- تعداد پلها: 3 پل
- ولتاژ عایق: 1000 ولت
ویژگیهای بیمتال
- دارای حساسیت بسیار بالا
- دارای تنظیم جریان بسیار متنوع
- دارای کیفیت مناسب ساخت
- محافظت در برابر اضافه بار
- دارای دامنههای زیادی از چند صد میلی آمپر تا چند صد آمپر
برای بررسی کاملتر، معرفی تخصصی، کاربردهای مختلف، مزایا و نکات فنی این محصول، پیشنهاد میکنیم مقالهی جامع مربوطه را اینجا مطالعه کنید. این مقاله حاوی توضیحات تکمیلی، تحلیلهای تخصصی و پاسخ به پرسشهای رایج کاربران است.
توضیحات تکمیلی
| محدوده تنظیم جریان |
10 تا 7 ,12 تا 8 ,18 تا 12 ,22 تا 15 ,25 تا 17 ,32 تا 22 ,40 تا 28 |
|---|
