کلید محافظ جان چیست و چگونه کار میکند؟
کلید محافظ جان یک تجهیز الکتریکی است که به منظور حفاظت از انسانها و تجهیزات الکتریکی در برابر جریان نشتی و برق گرفتگی طراحی شده است. این کلید به عنوان یکی از عناصر حیاتی در سیستمهای الکتریکی برقراری ایمنی و جلوگیری از خسارات جانی و مالی از جمله بروز آتش سوزی از اثر جریان نشتی، عمل میکند.
کلید محافظ جان عملکرد خود را بر اساس مقایسه جریان ورودی با جریان خروجی کلید انجام میدهد. ورودی این کلید شامل فاز و نول میشود. وقتی کلید محافظ جان در یک مدار قرار میگیرد، میتواند از افراد در برابر خطر برق گرفتگی ناشی از تماس مستقیم و یا تماس غیر مستقیم جلوگیری کند.
همچنین یک دستگاه ایمنی است که برای تشخیص جریان نشتی و قطع فوری تامین برق به مدار استفاده میشود. این دستگاه به صورت مداوم جریان برق ورودی و خروجی را مقایسه میکند. اگر تفاوت جریانی بین این دو نقطه (ورودی و خروجی) ایجاد شود، به عنوان جریان نشتی شناخته میشود و کلید محافظ جان به صورت فوری مدار را قطع میکند. این عملیات به جلوگیری از تماس انسان یا اشیاء با جریان نشتی و در نتیجه جلوگیری از آسیبهای جانی و جسمی کمک میکند.
انواع کلیدهای محافظ جان

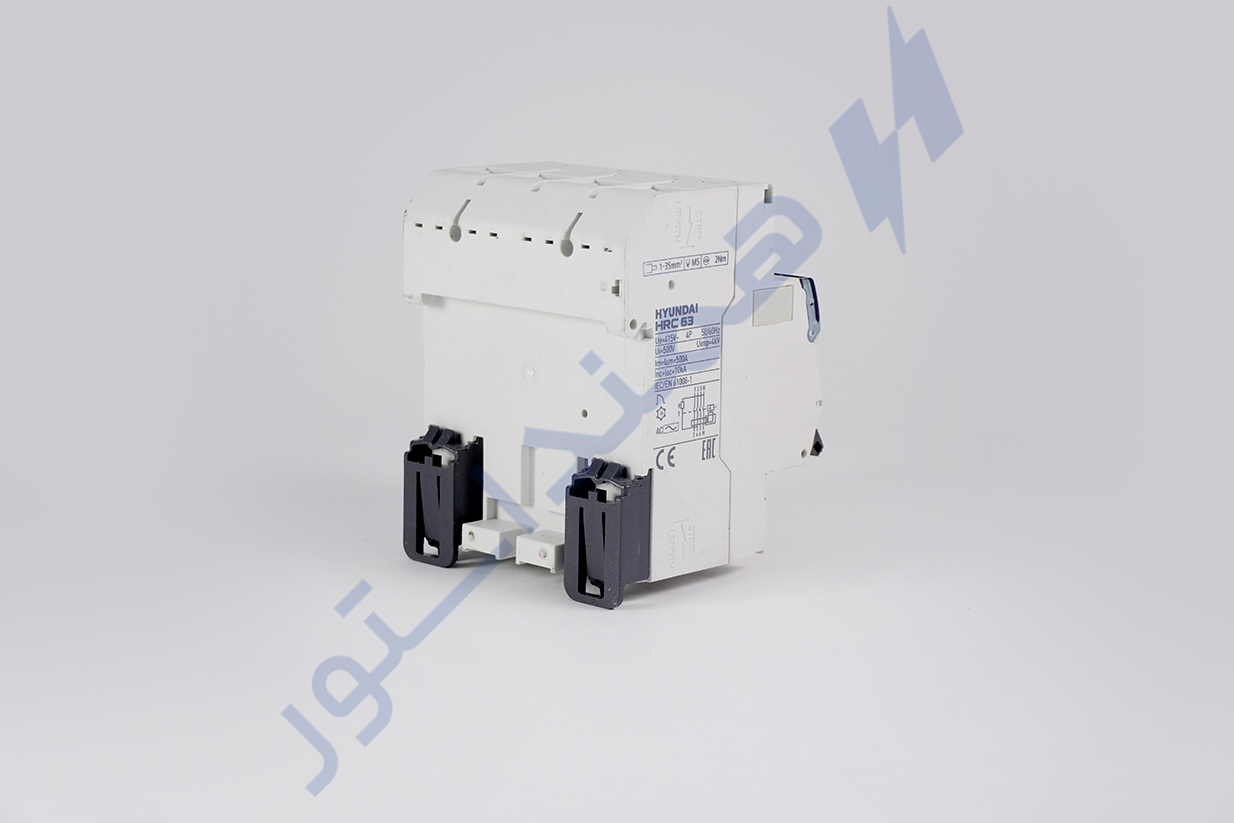

مدل HRC 63
- مورد کاربرد: جهت حفاظت مدارها در قبال نشتی جریان اضافه بار و اتصال کوتاه
- بازه جریان: 16، 25، 40، 50، 63 آمپر
- تعداد پل: 2 و 4 پل
- حداکثر جریان نشتی: 300 میلی آمپر
- قابلیتها: امکان اتصال سرسیم U، طول عمر بالای مکانیکی
- دارای استاندارد IEC با تاییدیههای معتبر
تجهیزات جانبی کلید محافظ جان دقیقا مشابه تجهیزات جانبی کلیدهای مینیاتوری میباشد که مختصر به آن اشاره میکنیم:
- AUX اتصالات کمکی (مدار فرمان): وضعیت باز و بسته بودن کلید را نشان میدهد.
- ALT هشدار قطع (نشانگر خطا): در صورت قطع بر اثر خطا اطلاع رسانی از خطا ارسال میشود و مکان قرار گیری آن در جلوی کلید است.
- SHT قطع کننده موازی شانت (فرمان از راه دور با AC و DC): در صورت نیاز به تریپ کلید، سیگنال ارسال میشود تا کلید قطع شود.
- OVT افزایش ولتاژ (حفاظت از افزایش ولتاژ در فاز و نول): این تجهیز از اضافه ولتاژی که ممکن است به خاطر اختلالات درونی یا بیرونی ایجاد شود یا عوامل داخلی به خاطر مشکلات شبکه مثل قطع و وصل خطوط، اتصال کوتاه، رزونانس و تشدید شبکه و دیگر مسائل جلوگیری میکند.
- UVT افت ولتاژ: UVT اگر ولتاژ دو سر کلید به مقدار 35 تا 70 درصد ولتاژ نامی کاهش یابد، رله افت ولتاژ، کلید را در وضعیت خطای تریپ قرار میدهد. بعد از قطعی در این حالت، کلید میتواند مجدد به صورت دستی به مدار متصل شود البته بعد از اینکه ولتاژ به بالاتر از 85 درصد ولتاژ نامی برسد.
ویژگیهای کلید محافظ جان
- دارای ظاهری مستحکم و زیبا
- قابلیت اطمینان بالا
- محافظت از جان افراد در برابر برق گرفتگی
- نصب سریع و آسان
- دارای شاسی تست دورهای عملکرد
- قابلیت قطع در جریانهای نشتی مختلف
مشخصات فنی کلیدهای محافظ جان
| مدل | HRC63 |
| استاندارد | IEC / EN61008-1 |
| جریان عملکرد | AC |
| تعداد پلها | 3+1N یا 1+1N |
| جریان اسمی | 16، 25، 32، 40، 100 آمپر |
| جریان نشتی | 10، 30، 100، 300 میلی آمپر |
| ولتاژ عملکرد | 240 تا 415 ولت AC |
| ولتاژ قابل تحمل ضربه | 4 کیلو ولت |
| فرکانس نامی | 50 / 60 هرتز |
| تحمل اتصال کوتاه | 10 کیلو آمپر |
برای بررسی کاملتر، معرفی تخصصی، کاربردهای مختلف، مزایا و نکات فنی این محصول، پیشنهاد میکنیم مقالهی جامع مربوطه را اینجا مطالعه کنید. این مقاله حاوی توضیحات تکمیلی، تحلیلهای تخصصی و پاسخ به پرسشهای رایج کاربران است.
توضیحات تکمیلی
| رنج جریان کلید محافظ |
16A ,25A ,32A ,40A ,63A |
|---|
